 ボディの工作に入ります。ボディは以下の2点に手を加えます。
  • 肩アーマーの取り付け部の作り直し(塗装後に取り付けられるようにする)
  • 腰フロントアーマーの分割(左右独立して動くようにする)
 まずは肩アーマーの加工から行きます。

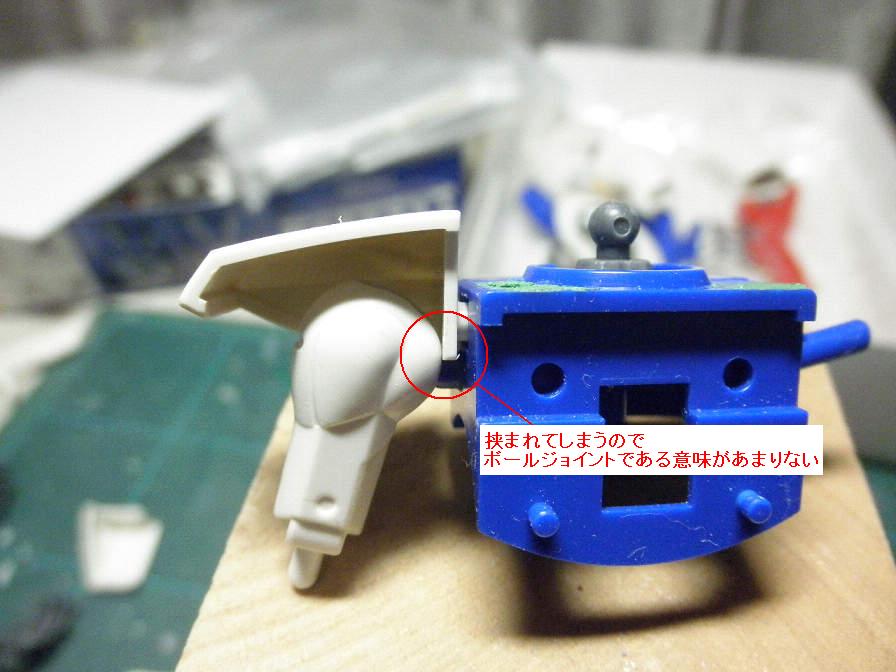

 ここも手首同様、4mmボールジョイントを使用します。ここはボールの接触面積が大きいので、特にプラ板をかましたりとかは要りません。ボールをニッパーで軽く噛んでおけばOKです。因みに、肩アーマーは、ボールジョイントになっているので稼動範囲は広そうですが、実際は、肩間接とボディに挟みこまれるようになってしまうので、稼動範囲は広くなかったりします↓↓↓。殆ど前後の回転だけなので、作り直す際は、ボールジョイントに拘らなくても良いでしょう。

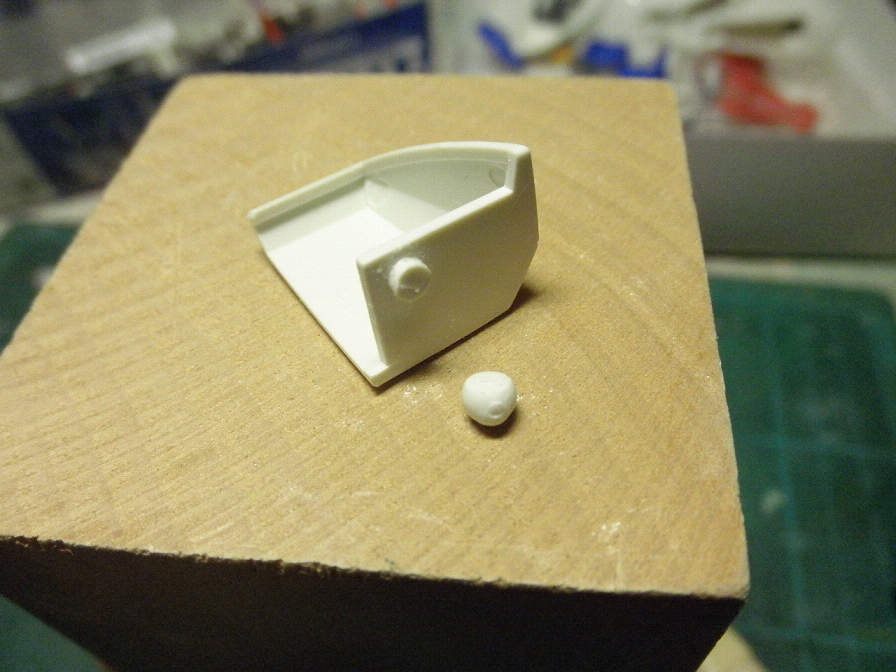

 工作としては、キットパーツのボール部分を置き換える工作になります。まずは、肩アーマーからボールだけを切り取ります↓↓↓。

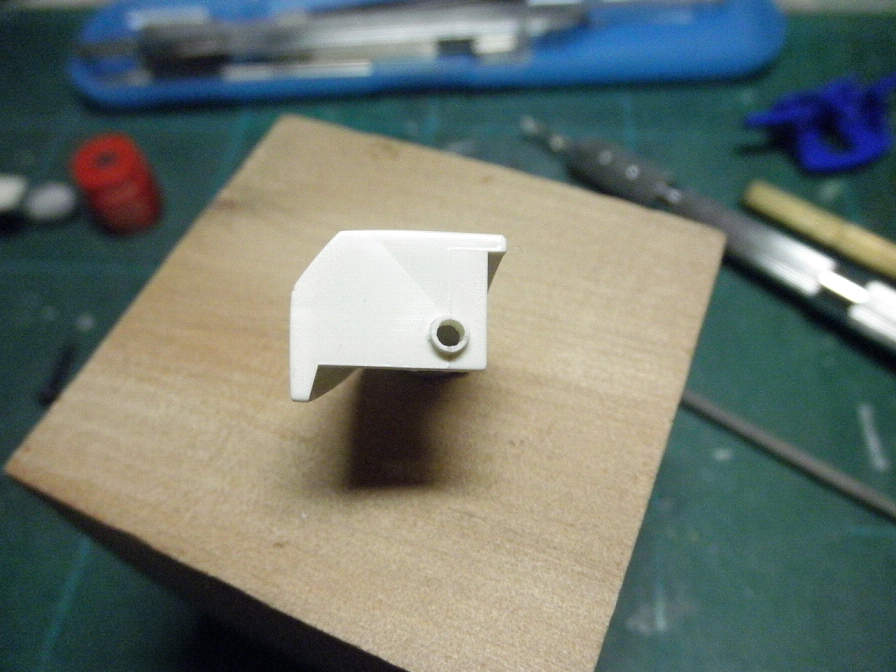

 ジョイント軸のはめ込みにそのまま利用できるので、軸は残しておきます。別に軸受けも新造してしまって良いと思いますが、残しておけば、軸位置合わせも要りませんし、強度の確保も容易です。残った軸には直径2mmの穴を開けます。軸中心からずれないよう注意↓↓↓。

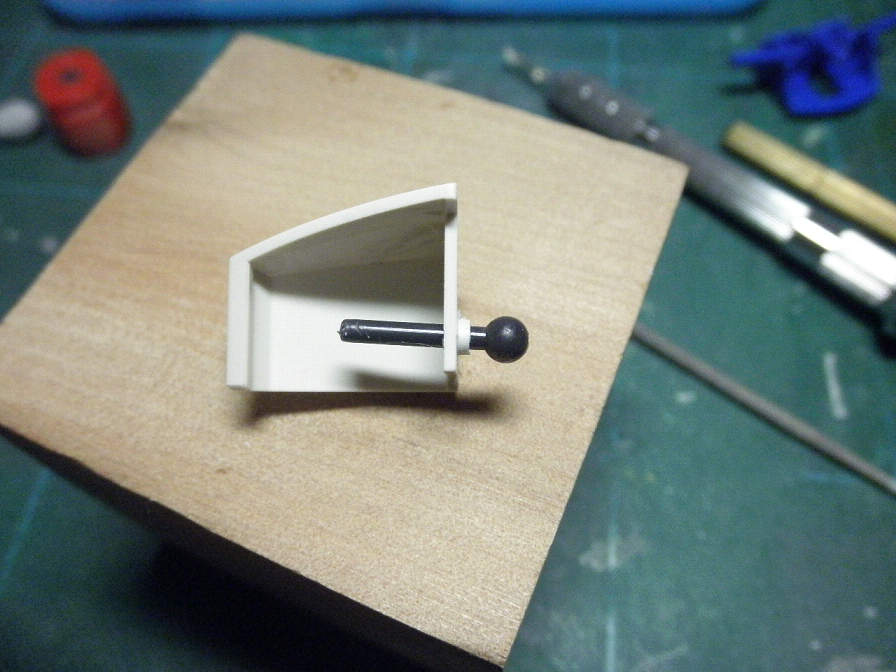

 はめ込みは、2mmの穴を開けたら”きつくも無く緩くも無く”位にヤスリで微調整しておきましょう。きつくても後の組み立てに支障を来すし、ゆるくても直ぐ抜けてしまいます。穴を開けたら、ボールジョイントを差し込んで、軸の長さをここで調整してしまいましょう↓↓↓。

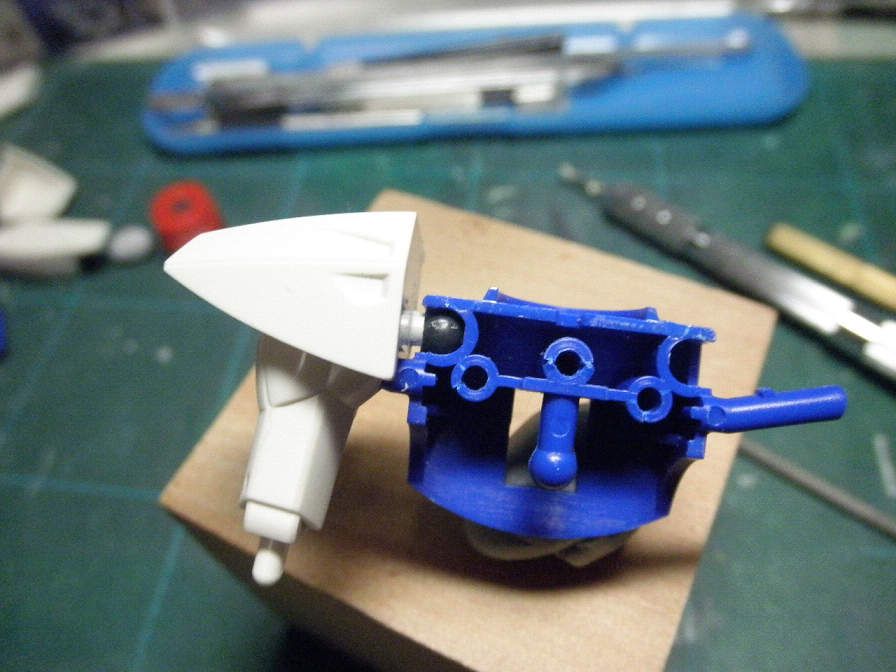

 早速、ボディパーツと合わせてみましょう↓↓↓。

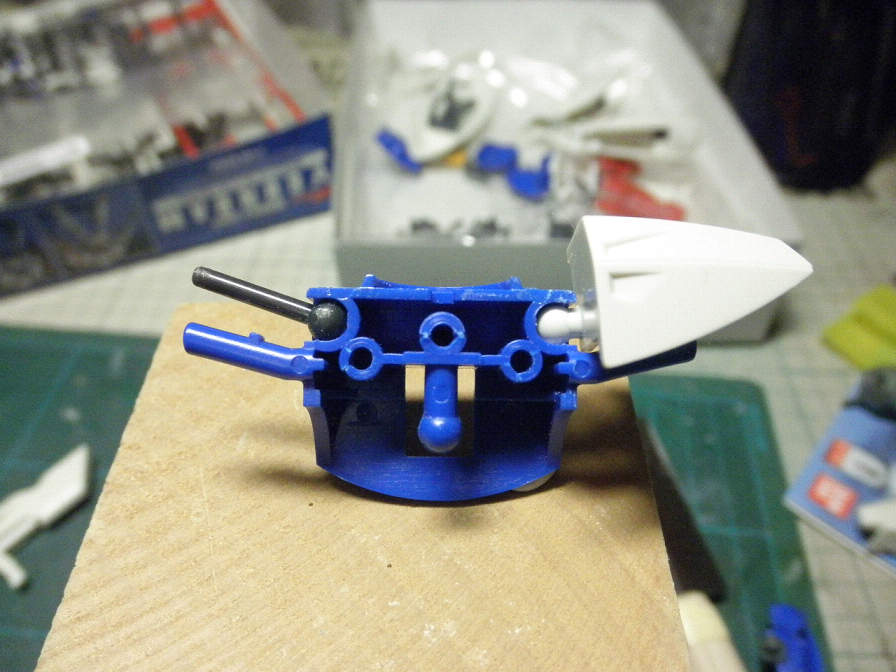

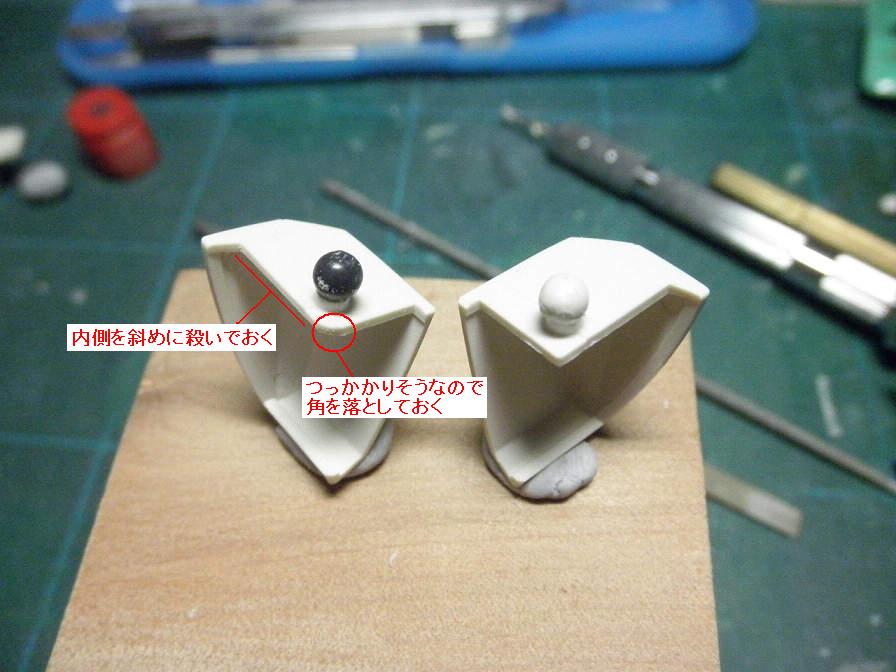

 良い感じに収まってるようですね。ここで、肩アーマーにももうちょっと加工を施しておきましょう。腕を動かしたときに、肩間接につっかかりそうな部分を削っておきます↓↓↓。


 …まあ、この加工は要らないかもしれませんけど。仮組みで動かしてみて、何となくスムースでなかったので加工してみたまでの事。

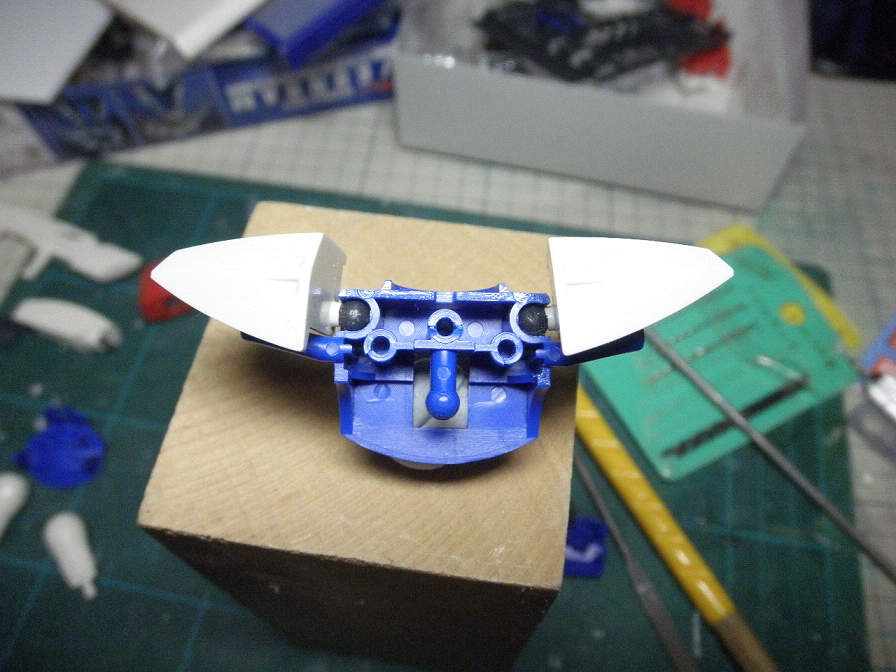

 両肩アーマーの加工が完了しました。

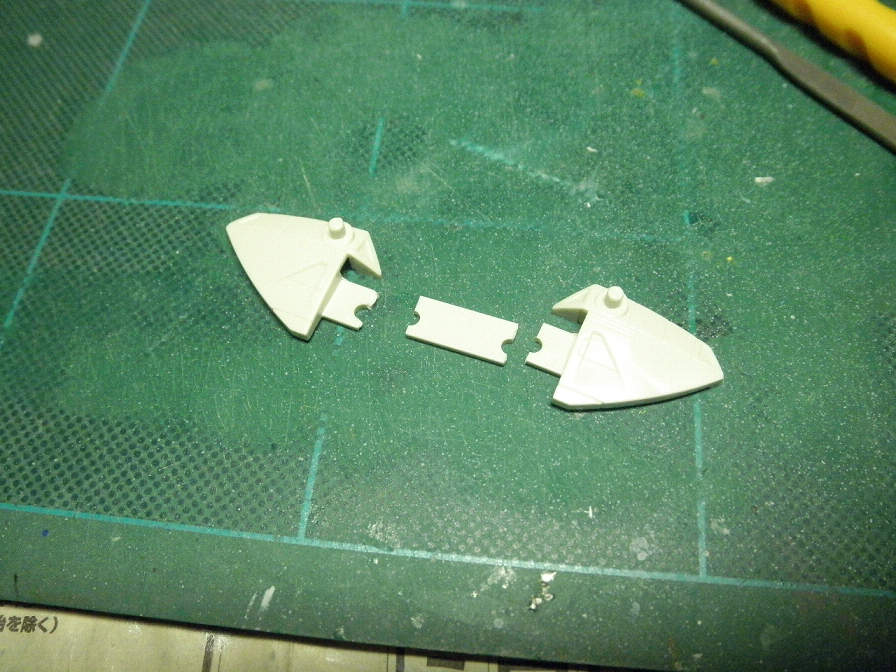

 1ピースのパーツと化している後部肩アーマーも、塗装後の取りつけが可能になるよう、加工します↓↓↓。


 …と言っても、写真のように分割するだけです。中央部分は不要となります。

 引き続き、腰フロントアーマーの加工に入ります。

 勢いで風に勝てるか?
