 続いて、腰フロントアーマーの加工です。

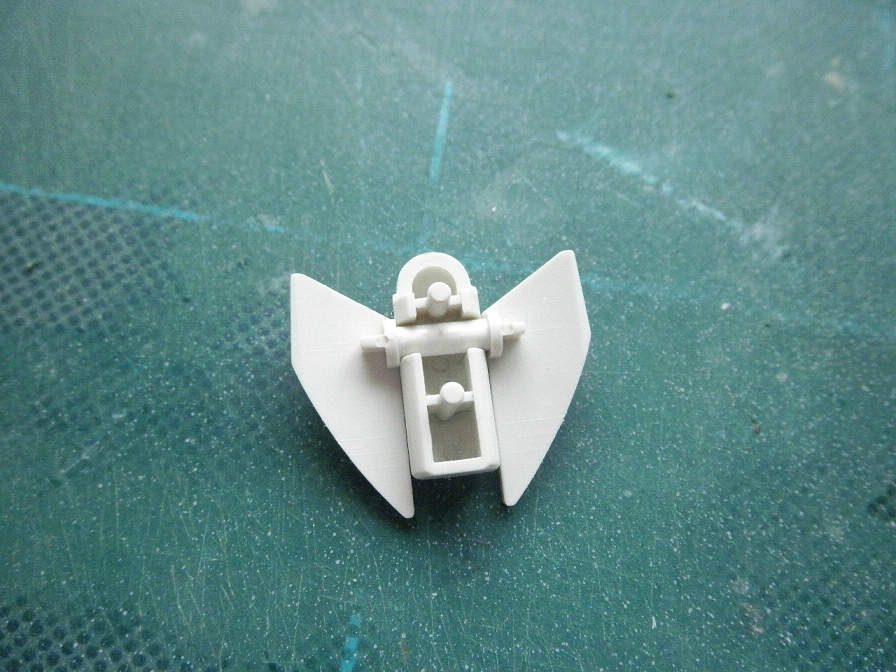

 フロントアーマーの構成。この頃の1/144ガンプラの伝統??として、フロントアーマーが一体になってパーツ化されている、というのがあります(ガンダムVer.G30は別になってましたが)。なぜこうしているのか明確な理由は分かりませんが(パーツの削減なのかと思いますが、あまり効果が無いような…)、片方の足を持ち上げて、それにつられて反対側のアーマーが上がってしまうと言うのは、明確に(デザイン的に)一体化されている場合は別にしても、常識的に有り得ません。

 というワケで、この、フロントアーマーの分割と言うのは、いわばガンプラ作成の定番工作になっているのですが、恐らく、これはちょっと初心者には敷居の高い工作だと思います。ただ分割するにしても、この場合はあまりに雑な分割と言うのは出来ません。更には完成後に外れないようにする加工も必要ですし、それを収めるスペースの確保と言うのも、モノによっては必要になってきます。分割だけならどうにかなるにしても、ガタツキ無くぴったり収めるのは、ある程度の経験(模型制作全般の)が無いと難しいかもしれません。…まあ、前置きはこの位にしておいて、では実際に、今回どういう手順で工作したかを見て行きましょう。

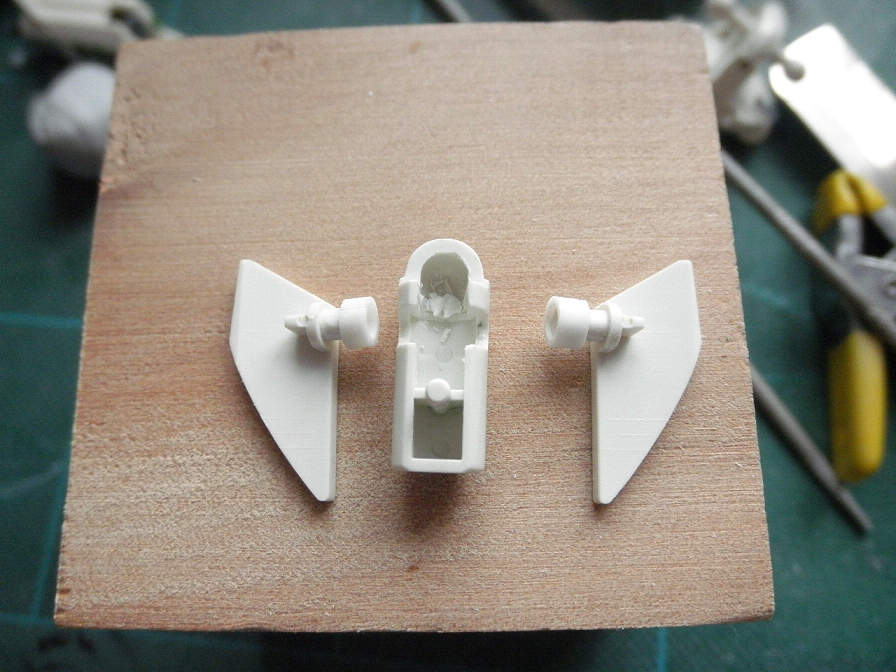

 まずはアーマーを、軸の中心で分割します。分割にはニッパーやカッターではなく、ノコギリを使った方が早くて綺麗に切れます。分割したら、アーマーが外れないようにストッパーを軸に付けます。今回はエヴァーグリーンの4.0mmプラパイプを使いました。そのままではパイプの穴が小さいので、軸にはまるように広げておきます。ストッパーを軸にはめて、そこに流し込み接着剤を流します。ここまで終わったのが下の写真です。


 ストッパーは、ここでは寸法などは適当です。ここは後で調節します。

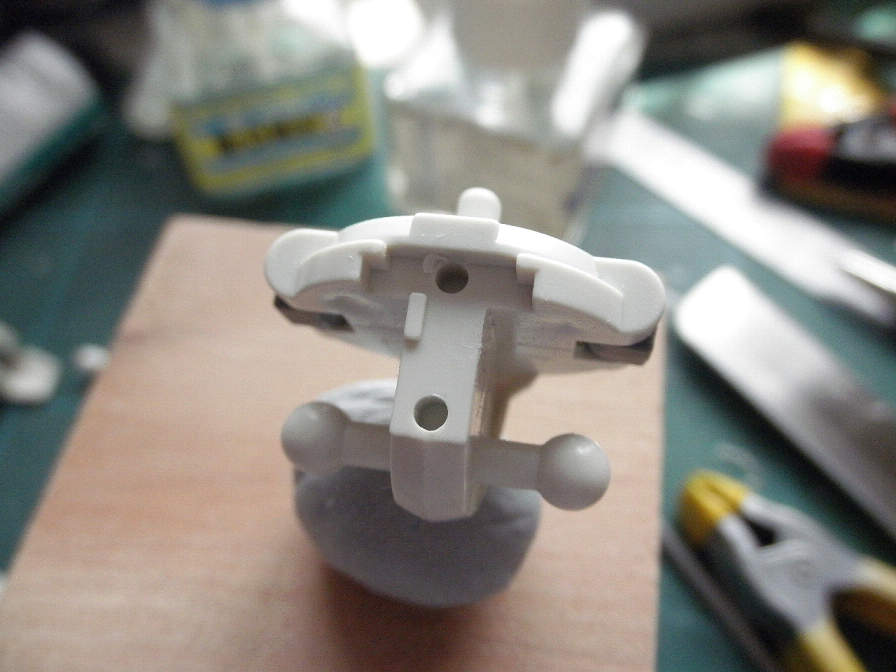

 そのままではストッパーがつっかかるので、コクピットブロック(股間パーツ)の、上側のダボはきれいに取り除いておきます。と同時に、腰側にある軸押さえも、ストッパーに干渉するので削っておきます↓↓↓。


 写真の右側が軸押さえを削った状態。反対側も削っておきます。

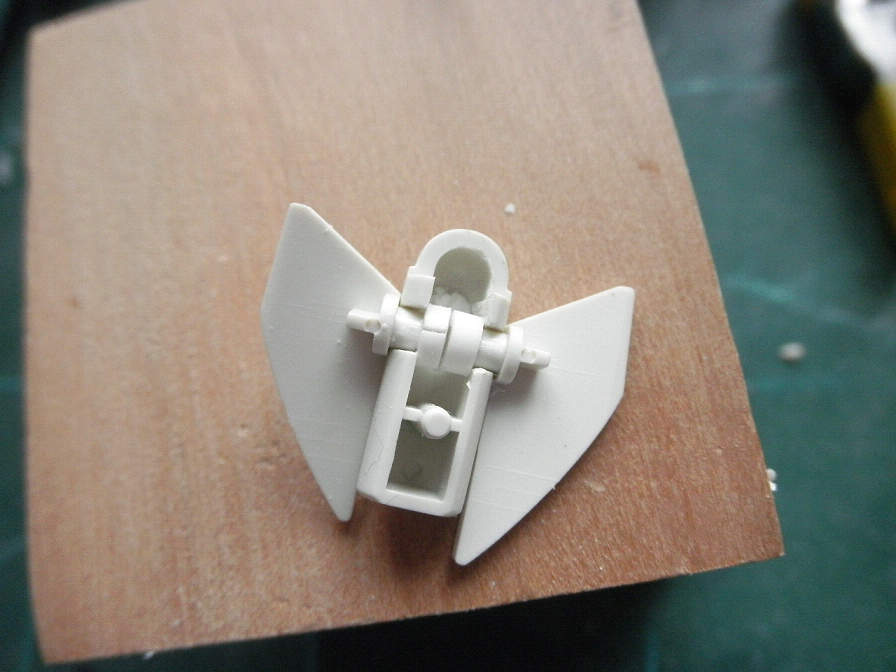

 フロントアーマーのストッパーの接着が完全になったら、コクピットブロック内に収まるように削って調節します。削り終わった状態が下の写真。

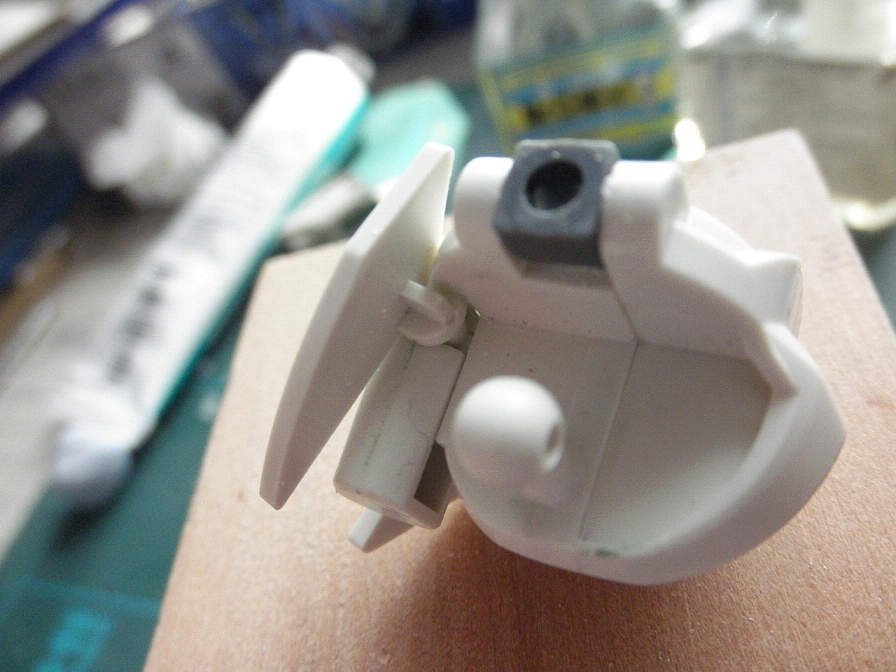

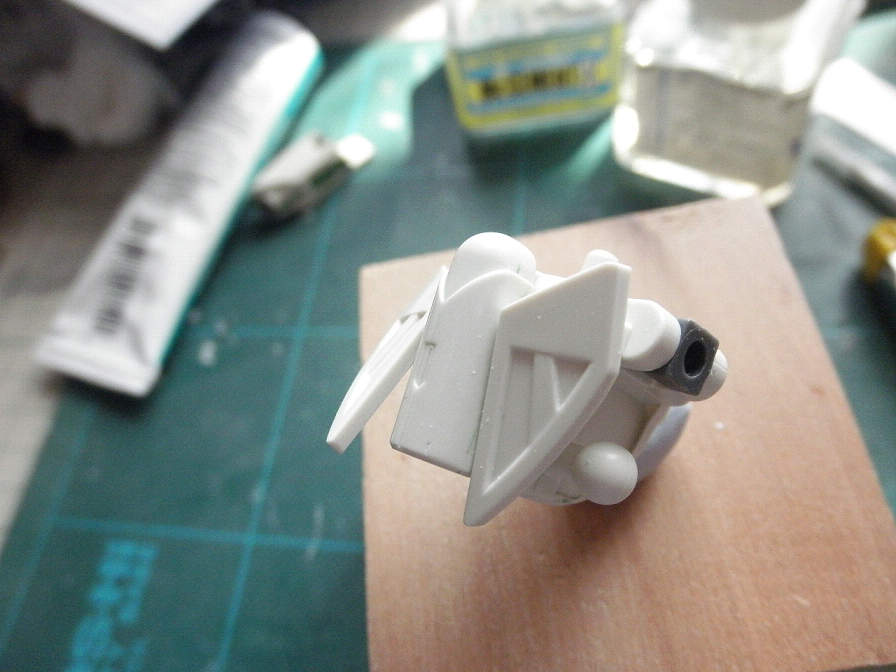

 本体腰ブロックと合わせてみます↓↓↓。


 ピッタリ収まってますね。


 …と言っても、元々、フロントアーマーって、稼動範囲が狭いんですよね…(笑)。

 ここの組み立ては塗装後に行うので、とりあえずこれで腰フロントアーマーの工作は完了です。次回から、いよいよキャラモノのキモである頭部の制作に入ります。

 風は止まらない。
