 前回までで、機首と胴体にケリがつきました。ここでそれ以外の部分に移りましょう。

 まずは翼部分。

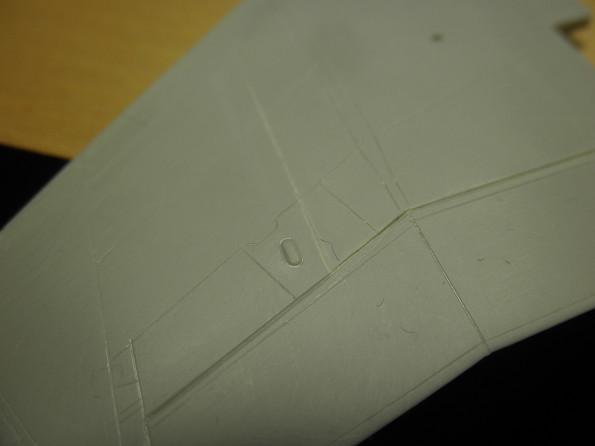

 主翼は2パーツ構成となっています。パーツB6(B7)にパーツB4(B5)をはめ込む形になっていますが、これが意外に隙間が生じやすかったりします。接着は、極力隙間が生じないようにしますが、それでも隙間が生じた場合は、当たり前ですが埋めてやります。ここも、その5同様にシアノン(瞬間接着剤)で埋めました。上の写真で白くなっている部分がそれです。周囲に細いディティールがありますが、ヤスリがけをするとこれらは当然消えてしまうので、後で彫りなおすか、ヤスリがけの合間合間で彫りをなぞってやるかで対処してやります。

 垂直/水平尾翼は1パーツ構成なので、全体のパーティングラインを丁寧に処理してやります。元のキットは米空軍型のF-15Dと航空自衛隊型のF-15DJのコンパチで、作る型により左舷垂直尾翼のパーツを選択するようになっています(15DはパーツC10、15DJはパーツD1)。ここもちょっと分かりにくいところになっていますが、F-15BはF-15Dと同じで、パーツC10を使います。

 続いて、ジェットノズルの組み立て。これの組み立ては、ハセガワF-15キットの組み立て最大の難関と言って良いでしょう。

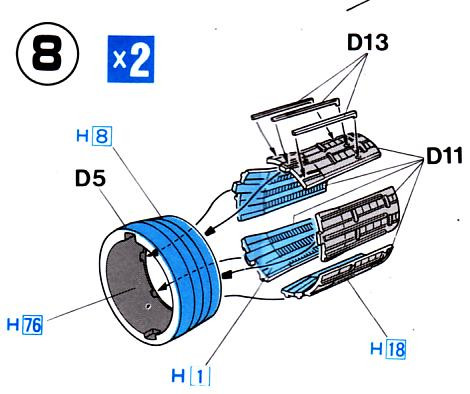

 上図は組説からのスキャンです。上に出ていないパーツも含め、総数22個のパーツでノズル1つが構成されます。F-15のノズルはごく一部の型を除き、何故か一番外側のアイリス板を省略されて運用されているので、まあ、なんと言うか、そのディティールを再現するならばこんなパーツ構成にならざるを得ないのは分かるんですけど…

 …どのくらいになるんだろう、ここの組み立てで挫折した人ってのは(笑…えない)。

 とにかく分割されたパーツを綺麗な円で組み立てる、ってのは難易度の高い工作です。成程、だからみんな高価で入荷不安定なアフターパーツに走りたがるわけだ(笑)。

 閑話休題。まあ、アフターパーツ云々は置いといて、キットパーツを使うならば一瞬の気の緩みも許されないような気がしないでもないですが、ちゃんとした手順を踏めば意外に簡単です。で、その手順と言うのは。
  1. パーツD11にパーツD13を接着。
  2. 1の工作を終えたD11を、パーツD5に接着。

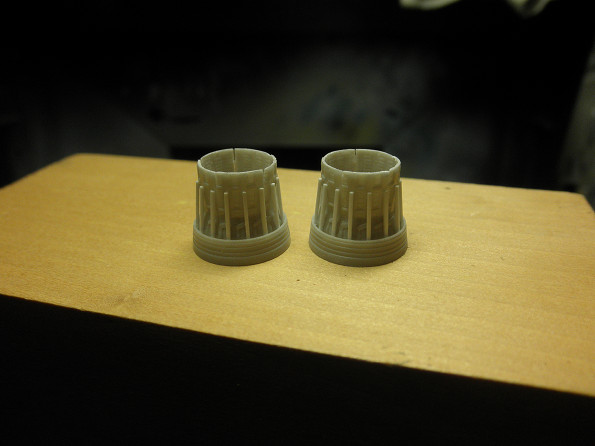

 こんだけ。まあ、組説に手順が書かれていないのがいけないのですが、この手順さえ守れば変に歪む事無く、ノズルを綺麗な円に組むことが出来ます。


 パーツD13ですが、キットパーツを使うよりも、8mmの長さに切り出した0.5mmプラ角棒を使うのが手っ取り早いです(とにかくD13はゲート処理が手間)。あと、パーツD11も、一枚一枚パーティングラインやバリの処理を丁寧に行いましょう。それでも若干の隙間が生じますが、それでも大して気にならないのは確かです。D11をD5に接着するときは、接着剤を少量使って、まずは5枚全て取り付けてしまい、位置が決まったところで流し込み接着剤(乾燥の速いクレオスのMr.セメントSを推奨)を流し込んで固めてしまいましょう。接着が完全になったら、長さの揃っていないプラ棒をトリミングしたり、不ぞろいになっている部分をヤスリがけして整えてやればOKです。まあぶっちゃけ、実機はそんなに綺麗な円にならないそうですが(笑)、と言っても、実物がいっかなそうだといっても、模型的に不ぞろいなのは美しくないです。まあ模型ならではのウソと言いますか。

 最大の難関を制したところで、製作も半ばと言ったところでしょうか。次回は増槽やパイロン、脚などの細部の組み立てに行こうと思います。

拍手[1回]

PR
 思わぬ道草食いましたが、胴体にケリつけてしまいましょう。

 まあ、おもな注意点はその3で書きましたので、今回は前々回で書くはずだった、フライトテストセンター(FTC)仕様に組むための修正点を説明します。

 このキットには、別刷りの塗装説明が付属しているのですが、案の定、そこにはFTC仕様にするための修正ポイントが書かれていました↓↓↓(私信:秀兄ぃさん多謝)。



 胴体右舷、バルカン砲口後部のスリットを埋める指示があります(図の丸で囲っている部分)。別刷り説明では、ここの修正のみでOKなように思えますが、じつはFTC仕様は、これ以外にも

 ・直前の小スリットも埋める
 ・バルカン砲口も埋める


この2点の工作も必要になります。”F-15B EdwardsAFB”などの検索ワードでググってみると、上記の如き改修(と言うか、元々F-15Bは機首転換訓練用としての用途がメインなので、厳密には改修ではない)が施されている写真を見つけられます。今回製作する76-0130号機の実機写真は見つけられませんでしたが(※有る事は有るんだけど、左舷側から撮られた写真のみ…)、同基地所属の同型機は悉く同じ改修が施されているので、まあこの機も同じでしょう。

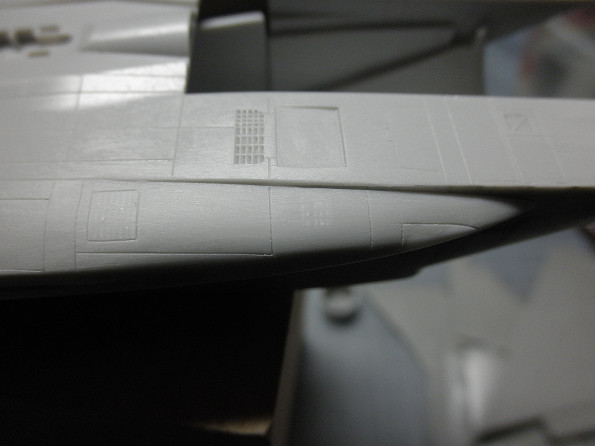

 と言う事で、これらの改修をキットに盛り込んでやります。それが下の写真↓↓↓。



 スリット2箇所は瞬着で埋めてやります。こういう部分を埋める作業は、パテよりも瞬着を使うと簡単です。その3でも触れたシアノンを使っています。バルカン砲口は、エヴァーグリーンの1.6mmプラ丸棒を差し込んだところにシアノン流しこんで固定して、後はガリガリ削り込んで行きます。埋めた部分のアウトラインが変な流れにならないよう、確認しながら削ります。この部分はカバーが掛かっているようにも見えるので、写真見ながらそれらしく筋彫りを追加してやるのですが、これが意外に難しい。作業が難しいというか、似せるのが難しいです。自分で彫ってて違和感バリバリなんですが、こういうところで時間喰うのもイヤなので、最後は”まあいいか”で妥協してしまいました(笑)。プライマー吹いたらまた印象変わるのかなあ。

 胴体の工作はこんなところです。後は普通の模型同様に、合わせ目消しとかきえてしまった筋彫りの再生とかの工作です。次回は主翼やエンジンノズルと言ったところの工作に触れていこうと考えています。

拍手[0回]

 思わぬ後戻りが発生してしまいましたが、進められるところを進めてしまいます。まあ、そういったところで進められるのは機首部分くらいしかないんですけど(笑)。

 とりあえず、コクピット内部を塗装してしまって、キャノピーを取り付けてしまいましょう。

 キャノピーですが、機首に取り付ける前に、パーツG2にパーツE3とE9を忘れずに接着しておきます。じつはE3を取り付け忘れました(笑)。まあキャノピーの接着には貼り剥し容易なマテリアルを使っているので対処は容易です。なので話を先に進める(え)。

 機首とキャノピーの貼り合わせですが、以前使ったピットマルチを使用します(参照)。前はそのまま使っていましたが、今回は水で薄めて、パーツを合わせたところに流し込んで接着しています。

 キャノピーを付けて、接着が乾いたら、キャノピー枠を塗装します。枠の内側は黒くなっているみたいなので、まずは黒を吹き付けますす。

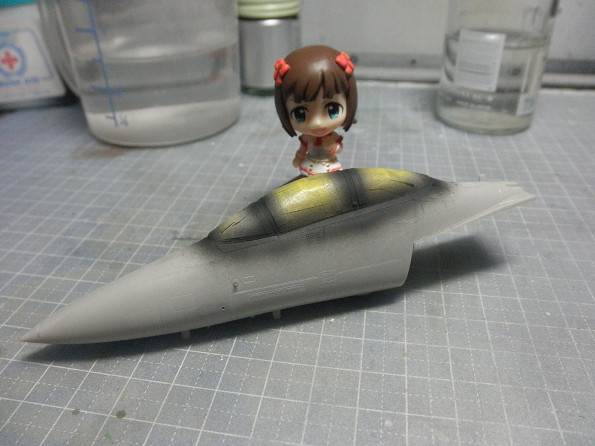

 黒塗装後の機首はこんな感じになりました↓↓↓。



 黒は、タミヤのラバーブラックを使用しました。キャノピー枠は、後で上から機体色を塗装するので、それが透けたりしないようにしっかりと吹いておきたいところですが、まあ後からまたプライマー吹いたりするから、そんなに神経質になる必要も無いかもしれません??

 で、この後キャノピー剥して付け忘れたパーツを取り付けます。ちぇ、また後戻りかよ(笑)。

拍手[0回]

 好事魔多しと言うか何と言うか。

 遅いながらも順調に進捗していたF-15Bですが、整形していた胴体を、うっかり手を滑らせて床に落としてしまったら。

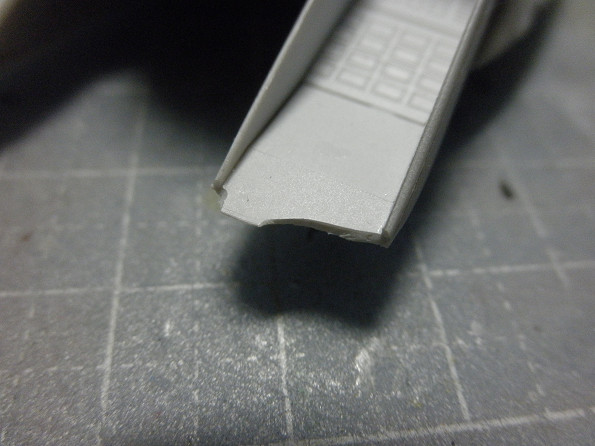

 このザマです。落ちたときの当たり所が悪すぎた…。

 実は最近指先が荒れだして(原因不明)物が掴みにくくなっているのですが、しかし小さいパーツならいざ知らず、こんなデカイ物体を、手を滑らせるか普通。

 幸いにして、F-15は定番を積んでる(笑)ので、急遽そこから胴体パーツ一式取る事にしましたが、しかし製作が進んでたところに、これは精神的ダメージがでかいです。はああ。

 本当なら、”その4”として、胴体をFTC仕様にするための工作を書くはずだったんですが、思わぬ後戻りが発生してしまいました。まあ1箇所不明点が出てきたからそっちを調べることにするか。

拍手[0回]

 F-15Bも製作再開します。前回(もう1年経つのか…)は、機首と胴体(インテイク)内側までで止まってましたが、ここでこれらをとりあえず形にしてしまいましょう。

* * * * * *

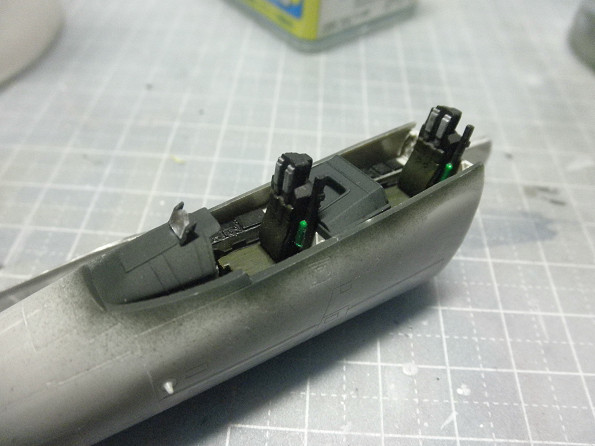

 まずは機首。機首パーツの合わせ目を処理して、コンソール部分(キャノピー内側)を黒く塗装したのち、コクピットを組み込んで形にしてしまいます。


 コンソール部分は、タミヤアクリルの『NATOブラック』を使用。イジェクションシートには普通の黒を使いましたが、あまり目立たないところではありますが、色味の違う黒を使って、画一的に見えないようにしてみました。後部シートに付くパーツE8も、キャノピー内側部分にNATOブラックを吹いて、機首に接着します。まあ当たり前の事ですが、E8は位置決めを慎重に行って、段差などが生じないよう注意します。しかしNATOブラックは便利な色ですよ??

 胴体も、インテイクを組み上げて、胴体上下(パーツA3、A4)を接着してしまいます。ここで注意ですが、金型が相当くたびれているのか、インテイク後部に大きな隙間や段差が生じる場合があります。もちろん、こんなものが生じないように仮組みを繰り返しながら接着できればベストなのですが、このキットの場合、これが中々難しいです(因みに、インテイクは組説の順番でないと取り付けられません)。まあ生じたなら生じたで、素直に隙間を埋めたり段差を均してやれば良いだけなんですけれど。隙間はともかく、段差に関しては、強引に削って均すよりも、まずは段差にパテや瞬着を盛って、削ってはまた盛り…で均していったほうが綺麗に出来ます。隙間は、パテよりも瞬着で充填すると簡単です。大きな隙間はプラ板で埋めたくなりますが、インテイク内側が丸見えになってしまうので、プラ板が深く差し込めずに接着面積が小さくなってしまい、後の作業が難しくなってしまうかもしれません。今回は、シアノンと言う白い瞬間接着剤(切削の硬さがプラスチックに近いので使いやすい)を使って整形しています。付近に筋彫りがありますが、そんなに複雑なディティールでもないので、お構いましにヤスリをかけています。消えたら後で彫りなおせば良いだけです。

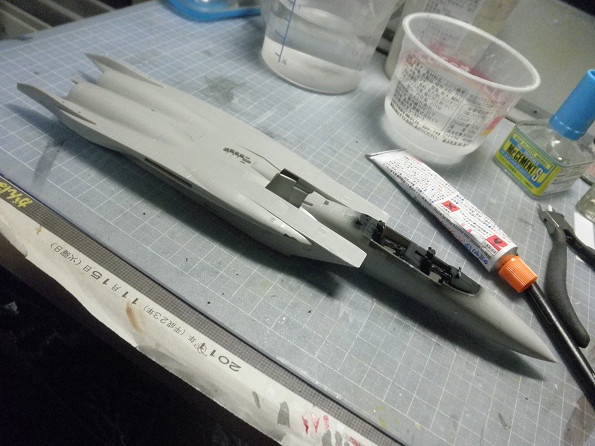

 写真が見にくいですが、形になった機首と胴体。胴体は、FTC仕様にするために追加の工作が必要になりますが、それは後で説明します。

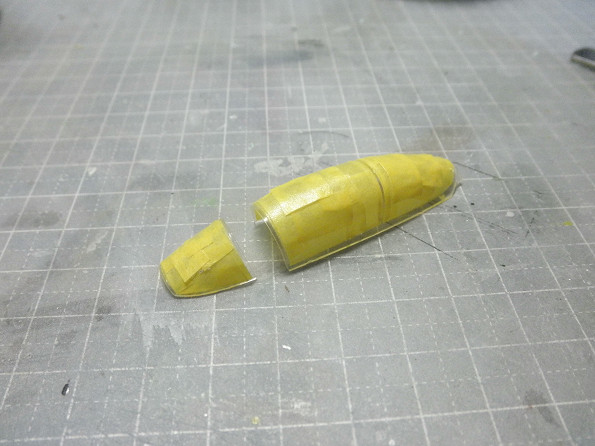

 それから、忘れずにキャノピーにマスキングを行っておきます。


 私の場合、どの飛行機もそうですが、キャノピーのマスキングはかなり早い段階で済ませてしまいます。この作業を面倒がる人も居ますが、手を抜いたら抜いたで、それが如実に現れてしまうのが、このキャノピーのマスキングです。まあ確かに神経使う作業で、これを嫌う人の気持ちも判らないではないのですが、私の場合、「綺麗に作りたいなら手を抜くな」と自己啓発??して、おかげさまでマスキングが苦にならないどころか好きになりました(笑)。

 …まあ、根つめると疲れる作業であることは確かですけど(笑)。

拍手[0回]

 …と言うワケで(何がだ??)、久々に製作記の更新です。まずは目下、最大プロジェクトとなっている??ヤザン専用GMナイトシーカー。

* * * * * *

 まあ、社会人やってるわけなので当然なのですが、ナイトシーカーの進捗が止まってたのは、仕事が忙しいというのも理由なのですが、胸部の作成で詰まってしまった、と言うのも大きな理由です。あと、ブログ記事以外でもあれこれ手を出して同時進行で作っているのがあったりとかあわわわ。

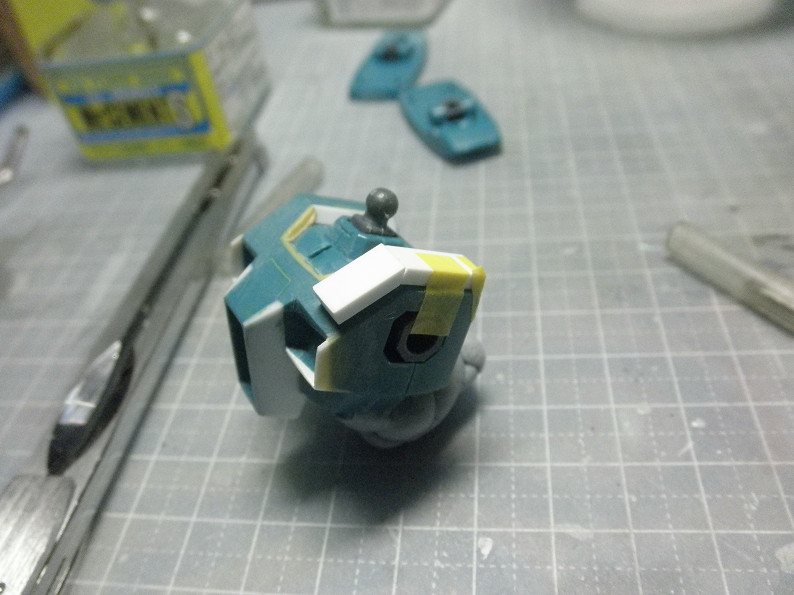

 胸部は現時点でこんな感じ。ダクト部分を切り欠いて、増設バーニアのユニット(に見立てた仮の構造物)を作って具合を見ているところです。最初は単純な工作で済むかな…と思っていたのですが、そうは問屋が卸さないみたいで…。キットは、元設定のシルエットからあちこちアレンジ加えられているので、元の設定画&漫画のイメージから逸脱せずにどうやってまとめていくか、作っちゃ直し作っちゃ直し…で作っていくしかないでしょう。

 で、詰まっててもしょうがないので、問題点をどうするか考えつつ、進められるところを進めてしまいます。

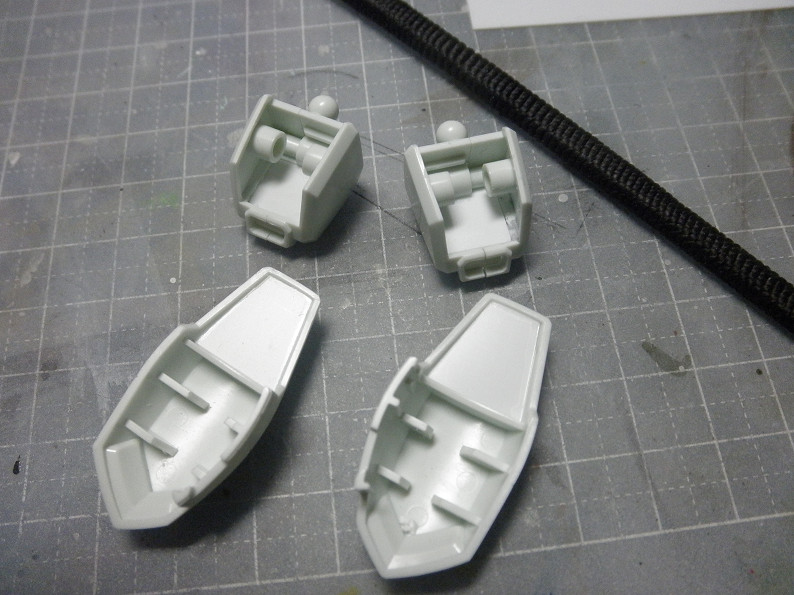

 胴体、頭部以外は素のGMⅢとおんなじなので、基本的にキットのまま組んでしまって構いません。が、ちょっと気になるところがあるので、そこを片付けてしまいましょう。肩アーマーとふくらはぎ部分の増設ユニットの内側ですが、ここを綺麗にふさいでしまいます。


 肩のほうはあまり気にするところでもないでしょうが、キットのままではちょっとみっともなく思えたので、綺麗にふさいでしまいます。ふくらはぎ増設ユニットは、ここをキチッとふさいでおくと、ユニットの存在感(と言うか、どういう目的で付いているものなのかの説得力と言うか)が増すので、普通にGMⅢを組む場合でも、是非行っておきたい工作です。

 工作としては、0.5mmプラ板を使って、裏側にはまる形状に切り出して接着するだけですが、正確な寸法が取りづらいので、現物合わせで合いを確認しながらの作業となります。エポキシパテでふさいだほうが手っ取り早いかもしれませんが、その場合もやり方を考えないと、かえって見苦しくなると思います。特に肩の工作は難しいです。プラ板の接着には流し込み接着剤を使っています。

 ふさいだところは、後でディティールを追加するかもしれませんが、今回はとりあえずここまでで留めておきます。

拍手[0回]

 …と言うことで、今更ながら、新年明けましておめでとうございます。

 昨年はもう後半から放置しっぱなしでしたが(仕事が忙しい、ってのもあるんですけど)、今年は流石にそのようなことは避けたいと思っている由。週末は休めると思うから、週一でも更新できたらと思っています。まあ模型ブログなので、模型製作記以外の話は極力しないことにしているのが更新頻度の低下を招いている一因でもあるのですが。っても、模型ブログのくせして、模型以外の話ばかりだらだら見せられるのってイヤじゃないですか??

 とまれ、製作が止まっているものもあるので、まずはそれのカタを付けたいところです。特にナイトシーカーは、ちょっと詰まってる所がありますが、あれこれ考えすぎてあまり手が止まってるとダレてくるのは必定なので、さっさと手を動かしたいです。

 と言う事で、2013年もよしなに…。
